亿发水泵（EVAK PUMP）技术帖：億發泵浦关电机能效、防爆、变频等问题科普

在日常工作中我们经常碰到客户对于电机的能效分不清楚以及对于工频电机和变频电机搞不明白，甚至有过分神化变频电机的故事发生。

故此，就电机部分进行分解说明。

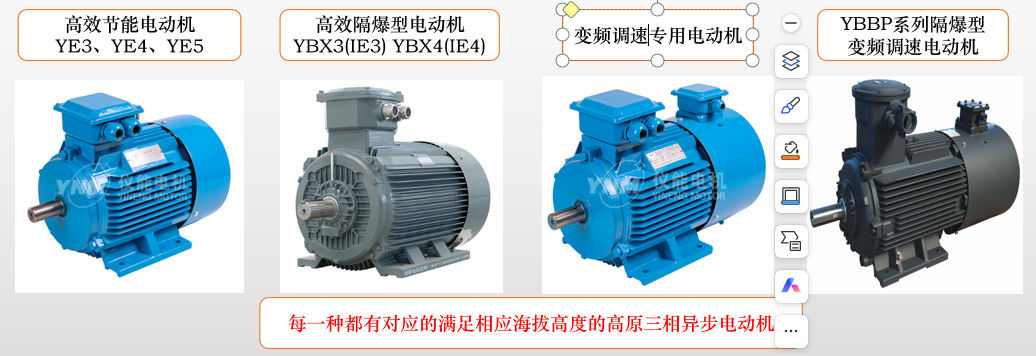

电机

额定电压380V，频率50Hz/60Hz;一般电动机正常使用环境温度为-5℃至40℃,海拔不超过1000m,相对湿度不超过95%

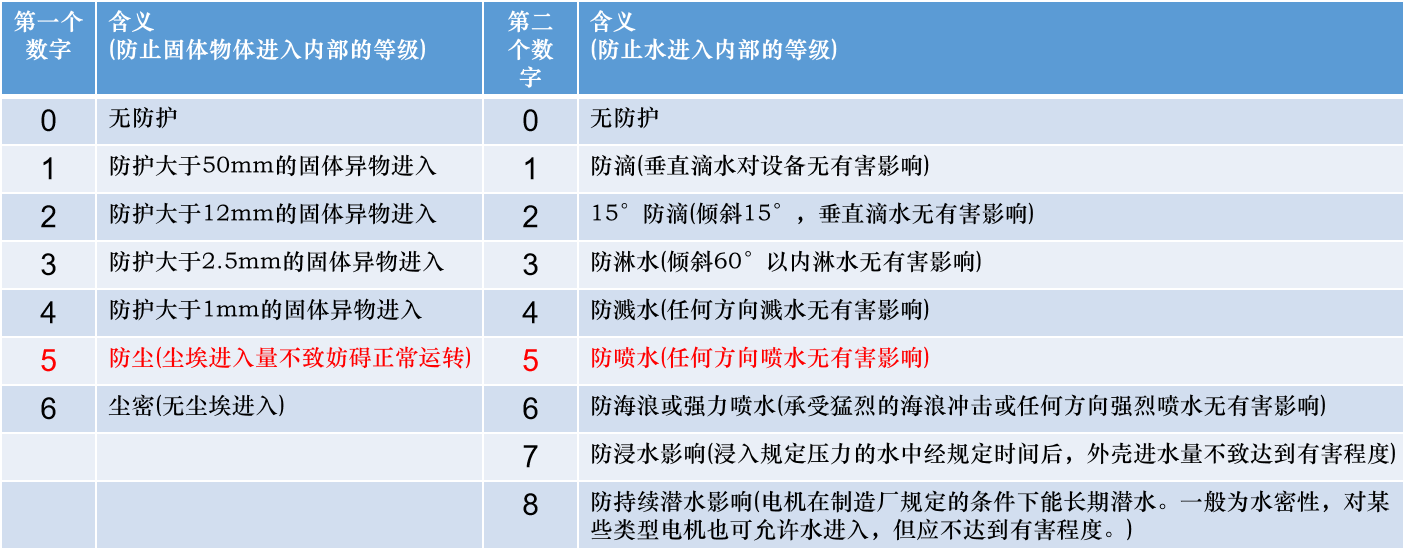

a、防护等级

用IPXX表示,IPXX后**个数字表示防尘,数字为0-6,数字越大,防尘等级越高。第二个数字表示防水,数字为0-8,数字越大,防水等级越高。

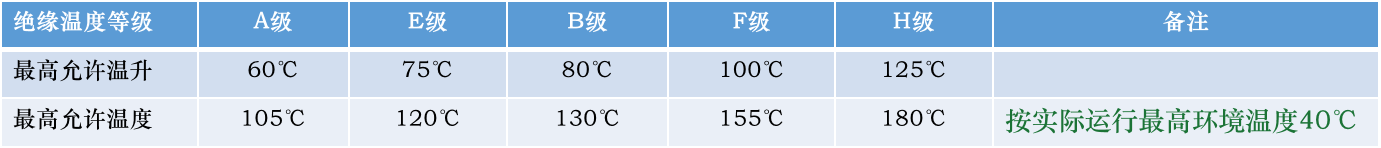

b、绝缘等级

是指其绕组所用绝缘材料的耐热等级，分A、E、B、F、H级。允许温升是指电动机的温度与周围环境温度相比升高的限度。

c、防爆等级

防爆电气设备的防爆等级是根据设备使用的类别、爆炸性气体混合物的温度组别、防爆电气设备的防爆型式而划分。

防爆电气设备分为两类：I类为煤矿井下用电气设备；II为除矿井以外的场所使用的电气设备，II类电器设备又分为：IIA、IIB、IIC 三个类别；以上四个类别主要是根据不同工况下可能引爆的最小火花能量。

其次，根据爆炸性气体混合物按引燃温度的差异，组别又分为T1、T2、T3、T4、T5、T6六种，引燃温度用t（℃）表示。

例如：防爆标志为dIIBT4(常用)，代表：防爆电气产品的型式为隔爆型；是使用在II类(除矿井以外的场所使用的电气设备)场所的IIB级（类）别；爆炸性气体的引燃温度为T4的组别。

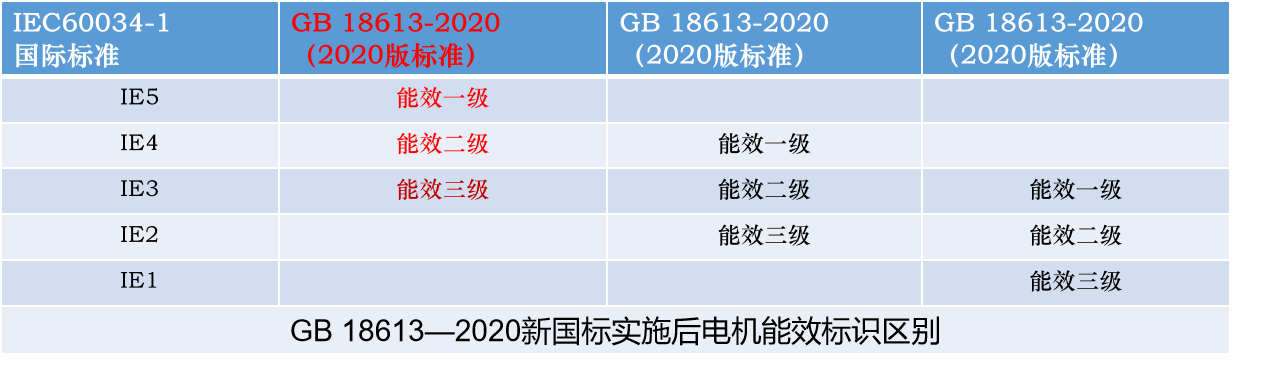

d、电机能效

自2021年6月1日起，《电动机能效限定值及能效等级》（GB18613-2020）国家标准正式实施。新标准将IE3定为三级能效的最低标准，与国际标准保持了一致。新国标规定，低于IE3能效限定值的三相异步电动机(如YE2系列电机等)不允许再生产销售。

该标准适用于额定电压1000V以下，50Hz三相交流电源供电，额定功率在120W～1000kW范围内，极数为2极、4极、6极和8极，单速封闭自扇冷式、设计、连续工作制的一般用途电动机或一般用途防爆电动机。变频调速专用电机没有强制要求，不在该标准适用范围内。

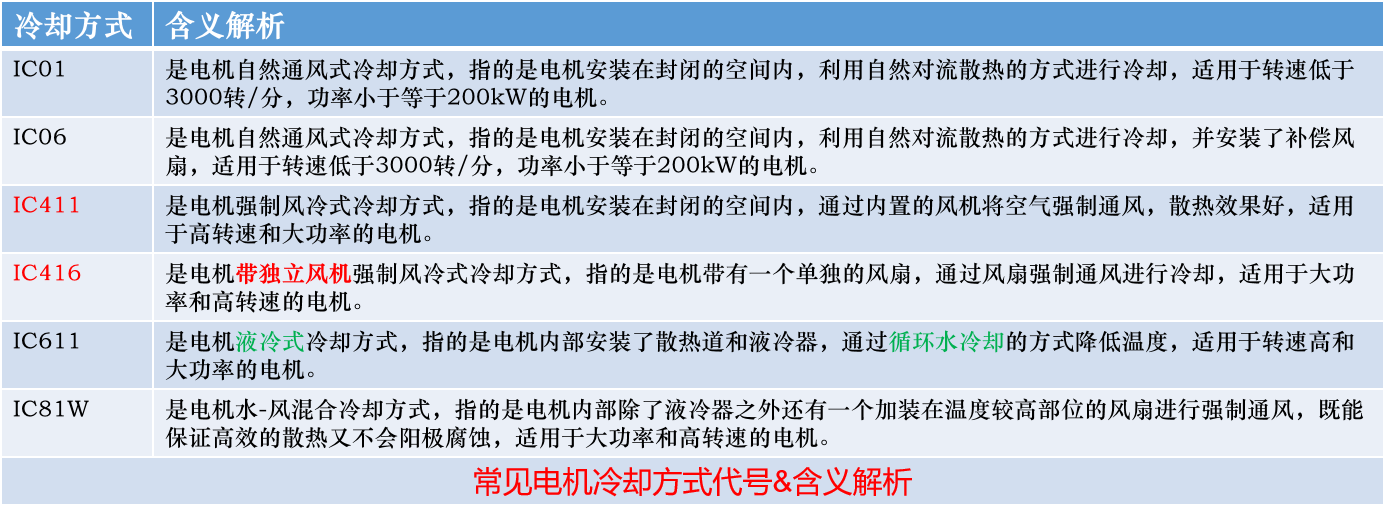

e、电机冷却方式

电机在进行能量转换（即工作）时，总是有一小部分损耗转变成热量，如果不及时散热，就会影响电机的绝缘性能和机械性能，严重时还会烧毁电机。因此，电机需要进行冷却。它必须通过电机外壳和周围介质不断将热量散发出去，这个散发热量的过程，我们就称为冷却。

目前常见的电机冷却方式有很多种，如自然冷却、液冷、风冷、强制通风等。每种冷却方式都有不同的特点和适用范围。

   举例说明：IC411 完整标记法为   IC4A1A1

             “IC”为冷却方式标志代号；

             “4”为冷却介质回路布置代号（机壳表面冷却）

             “A”为冷却介质代号（空气）

   **个“1”为初级冷却介质推动方法代号（自循环）

   第二个“1”为次级冷却介质推动方法代号（自循环）

f、电机极数与转速

转速是电机轴单位时间的转数，用符号n表示，单位是r/min。

水泵电机转速计算公式为：n=6000/P    (P为电机极数）

  电机通常分2，4，6，8等偶数级，级数越高转速越低，噪音越低，电机成本越高。

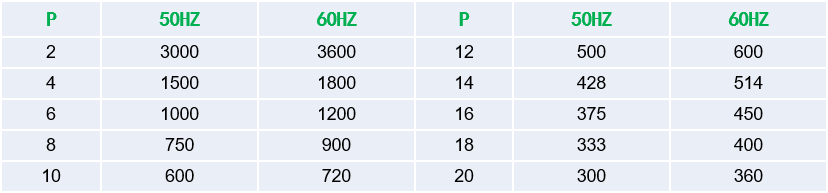

  各种极数与频率之间同步转速如下：

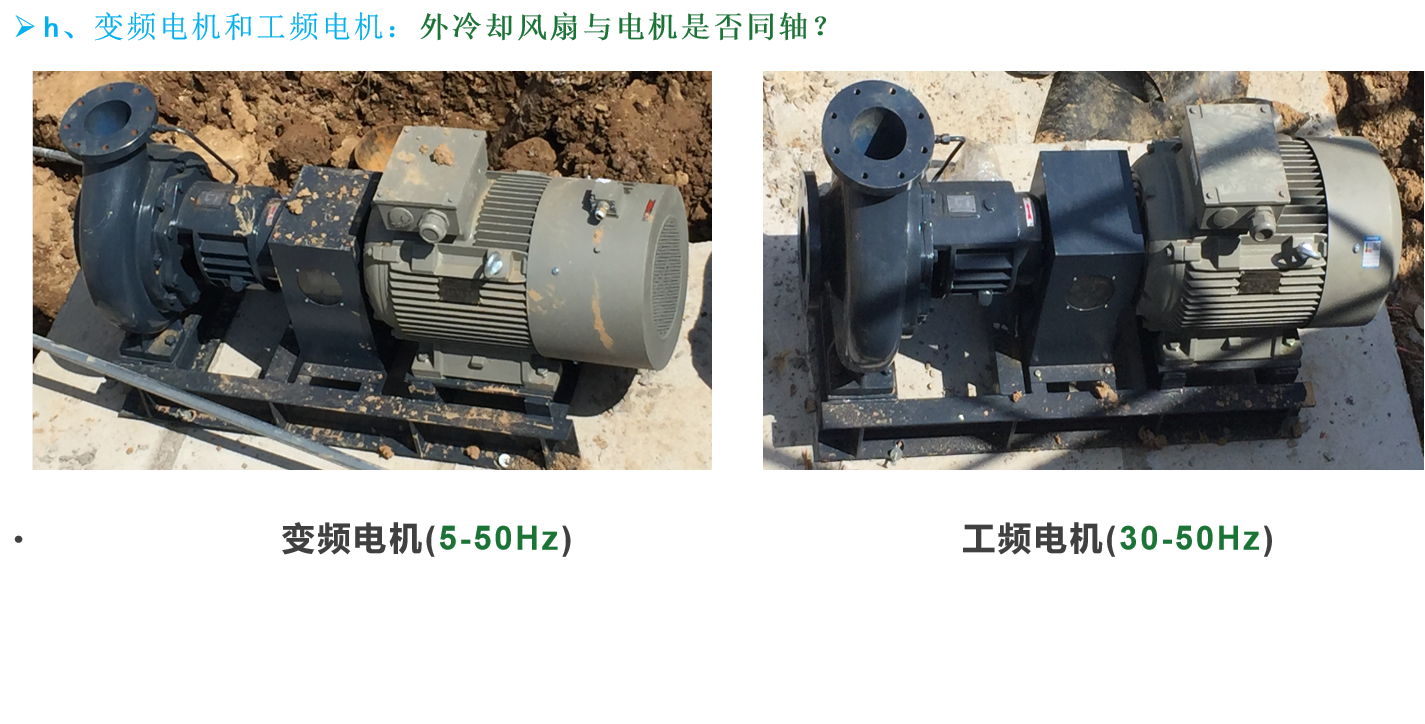

h、变频电机和工频电机：外冷却风扇与电机是否同轴？
